Yeraltı Kablo İzolasyon Tuğlası Nedir? Neden Kullanılır?

Coğrafi zorluklar, iklim koşulları, güvenlik, strateji, estetik ve elektromanyetik uyumluluk gibi pek çok açıdan yer altı kablolarının kullanımı kaçınılmazdır. Yer altı kabloları değişik şekillerde döşenebilmektedir. Döşeme yönteminin seçilmesinde maliyet, kablo güzergâhının özelliği, estetik gibi unsurlar göz önüne alınır. Genelde yer altı kabloları toprak içine, su altına ve bina içine döşenir.

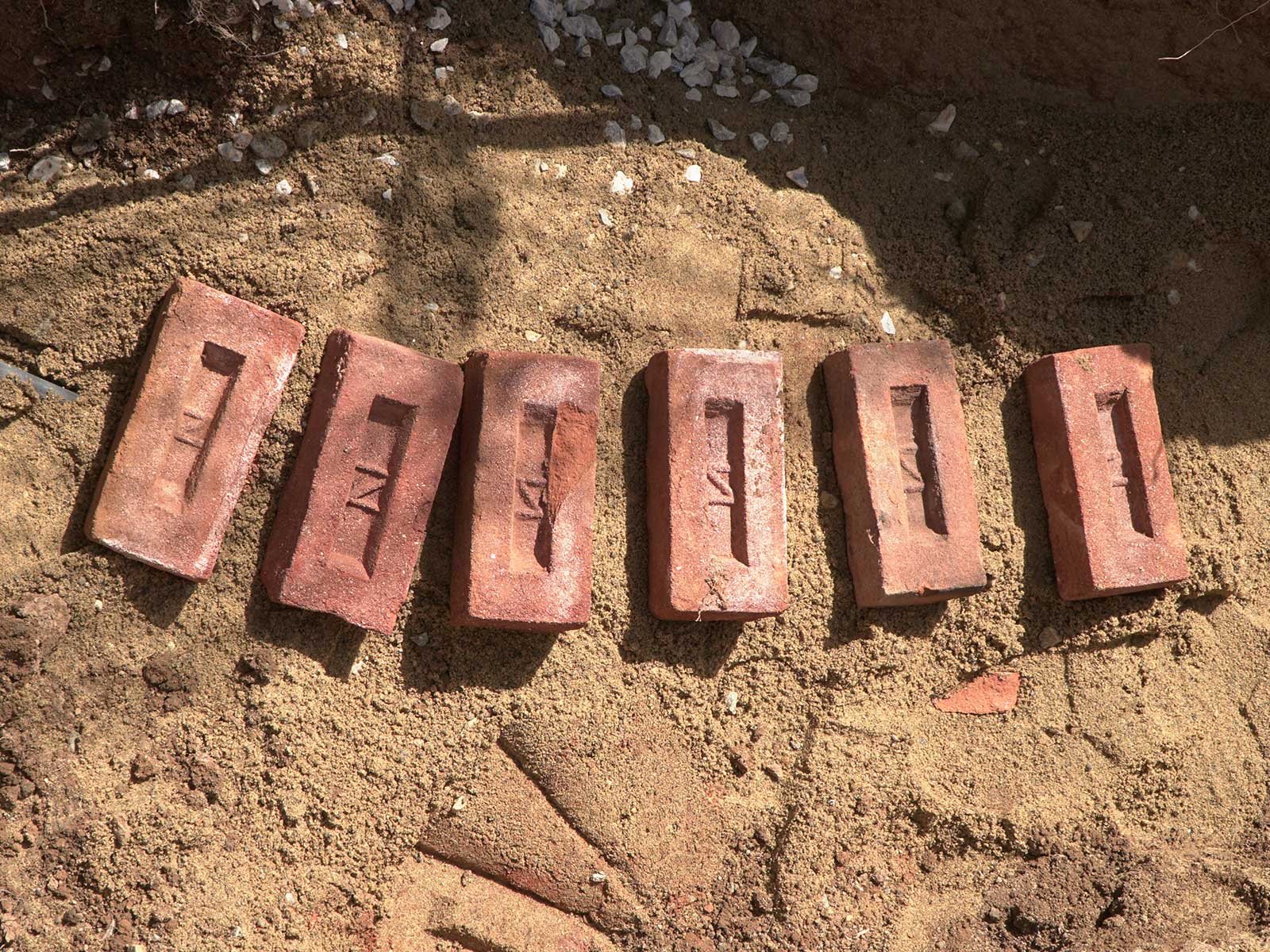

Yer altı kabloları doğrudan doğruya açılan kanal içine döşenmez. Doğrudan toprağa döşenen kablonun ömrü kısa olur. Çünkü toprak içinde birçok kimyevi madde vardır. Döşenirken izolasyon malzemesi olarak tuğla kullanılır.

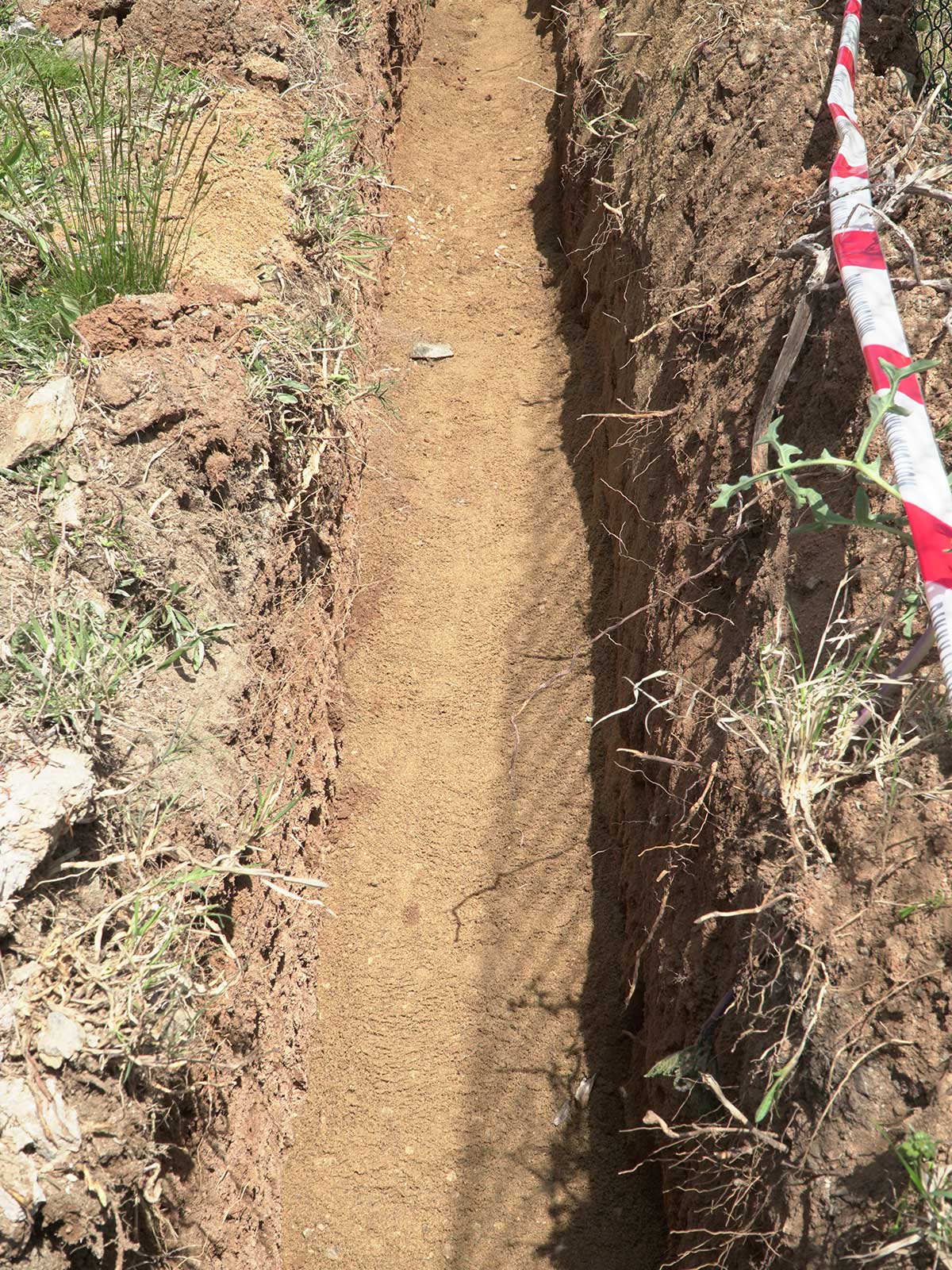

Kablo kanalı derinliği; sokak ve alanlarda en az 80cm,bu yerlerin dışında(şehir dışı) en az 60 cm olmalıdır.

Kanal ebatı; işletme gerilimlerine, kablo sayısı ve kablo çaplarına ve bunların korunması için kullanılan tuğla vb. ebatına göre değişir.

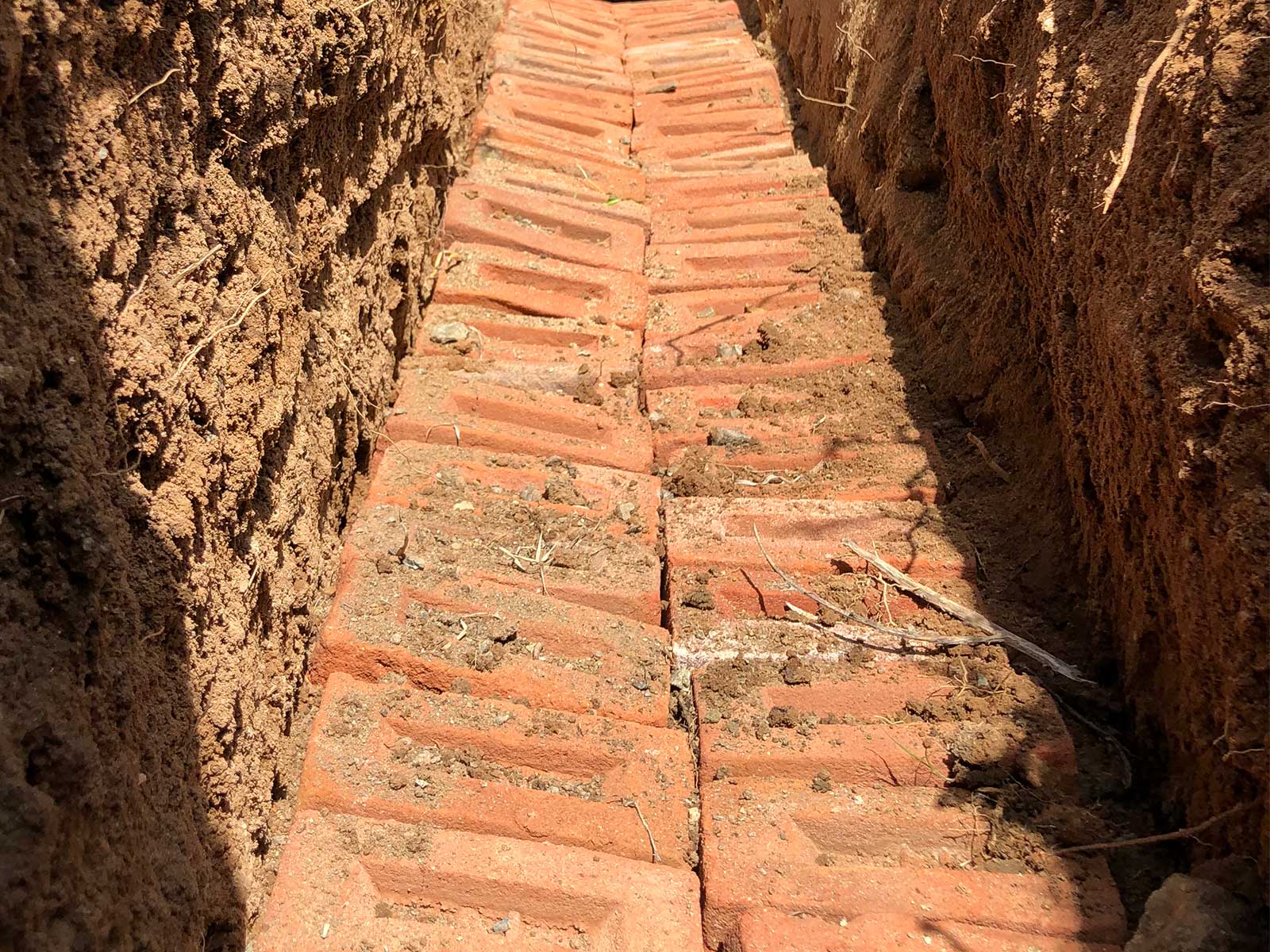

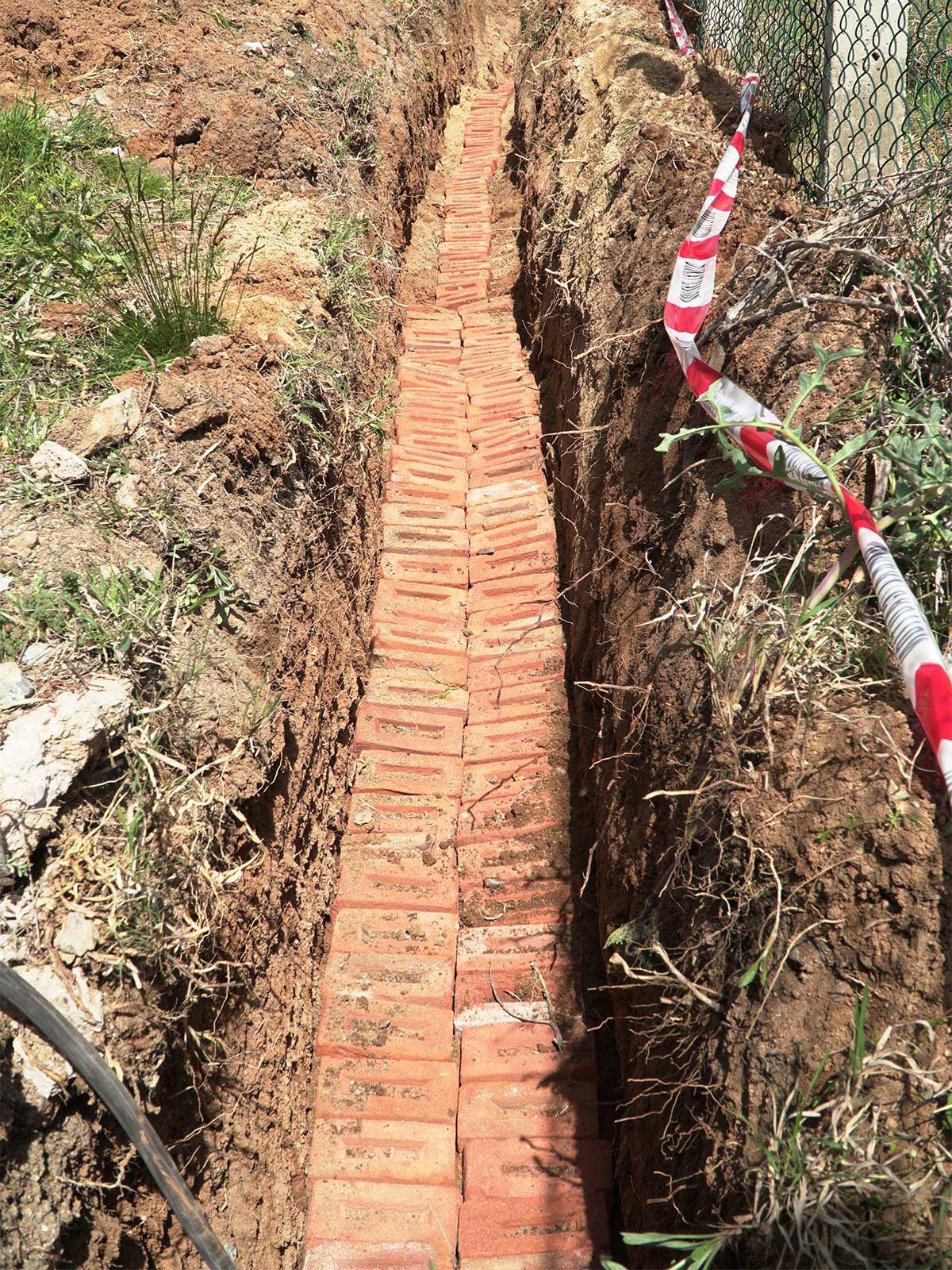

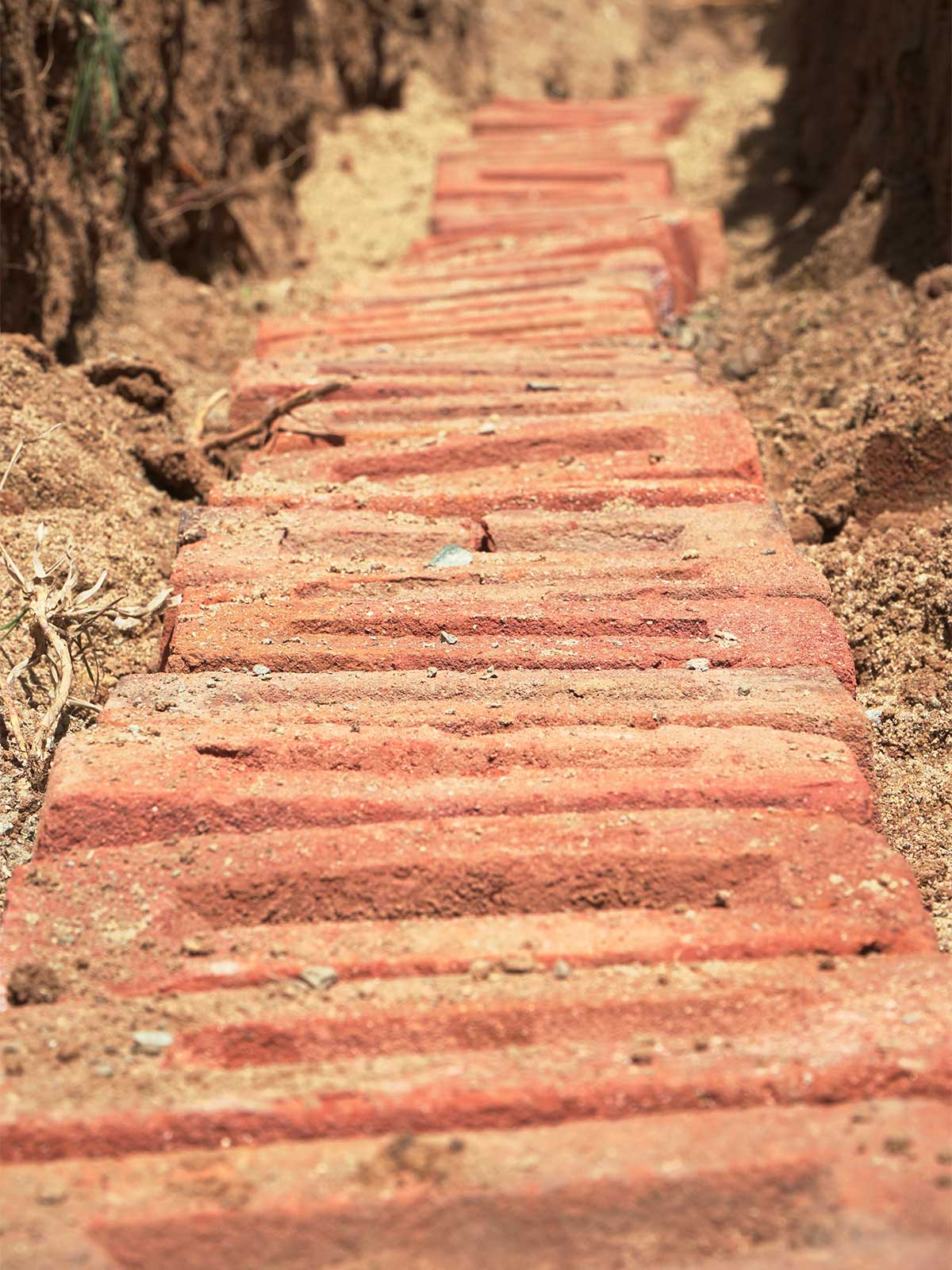

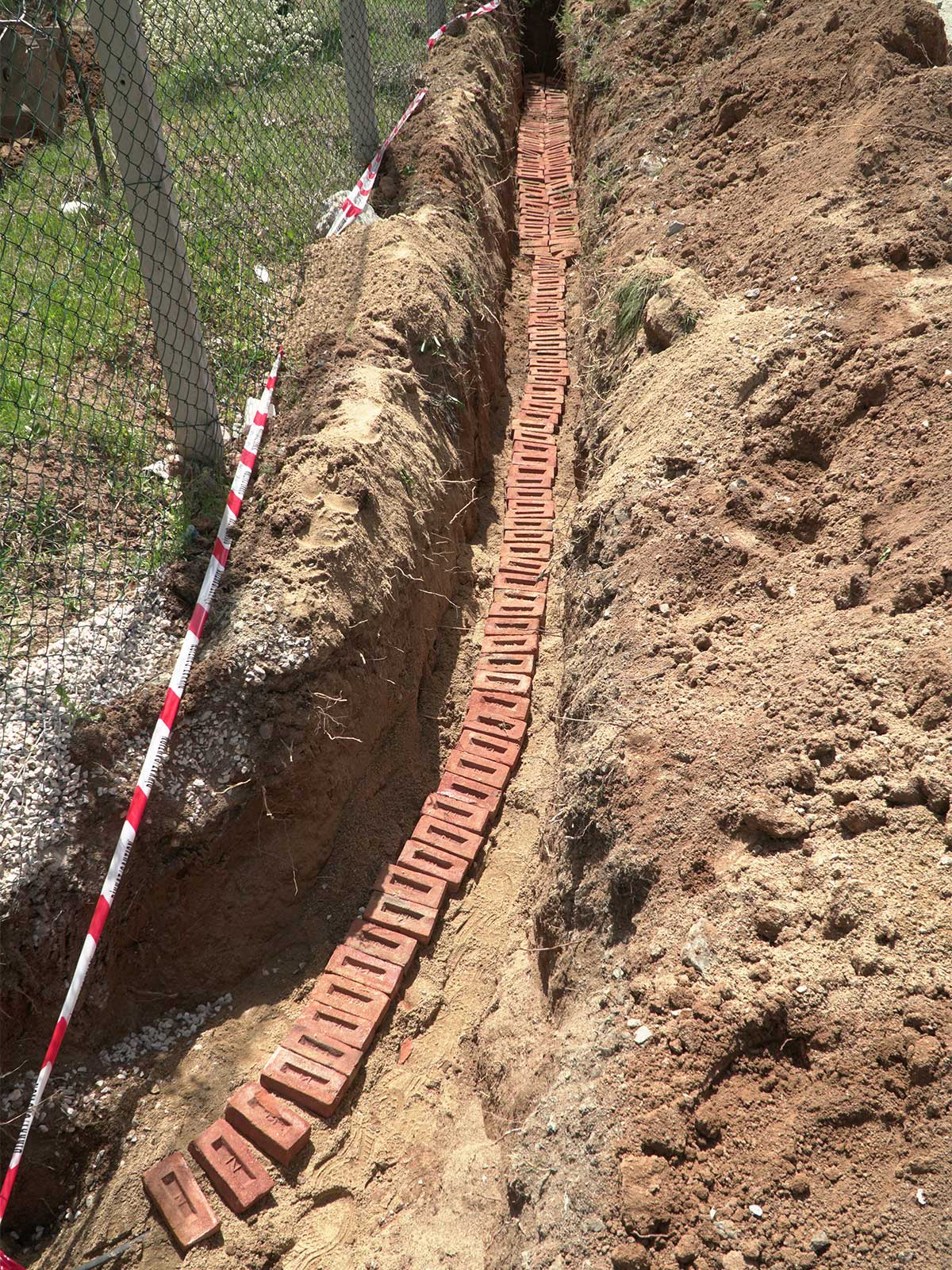

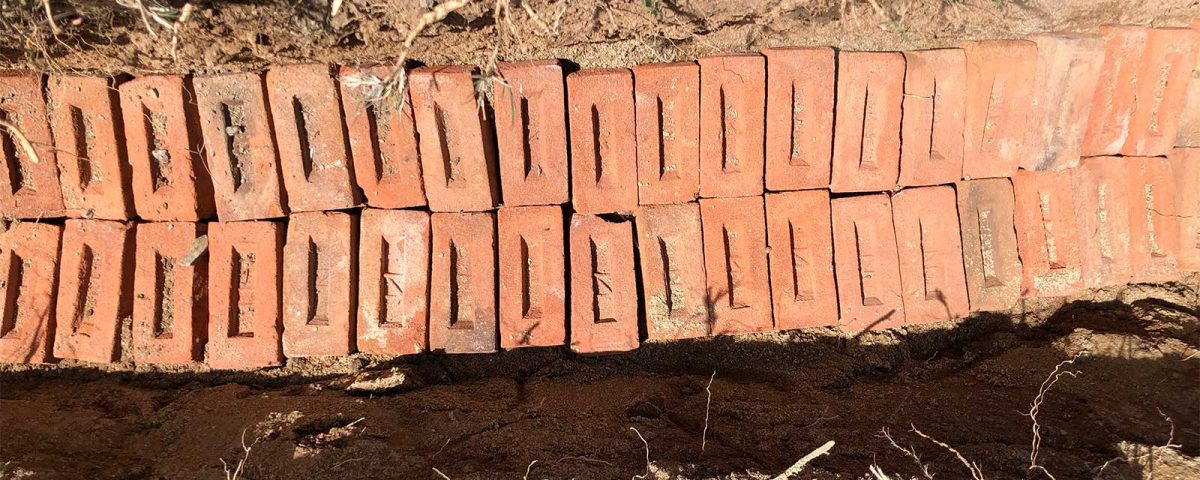

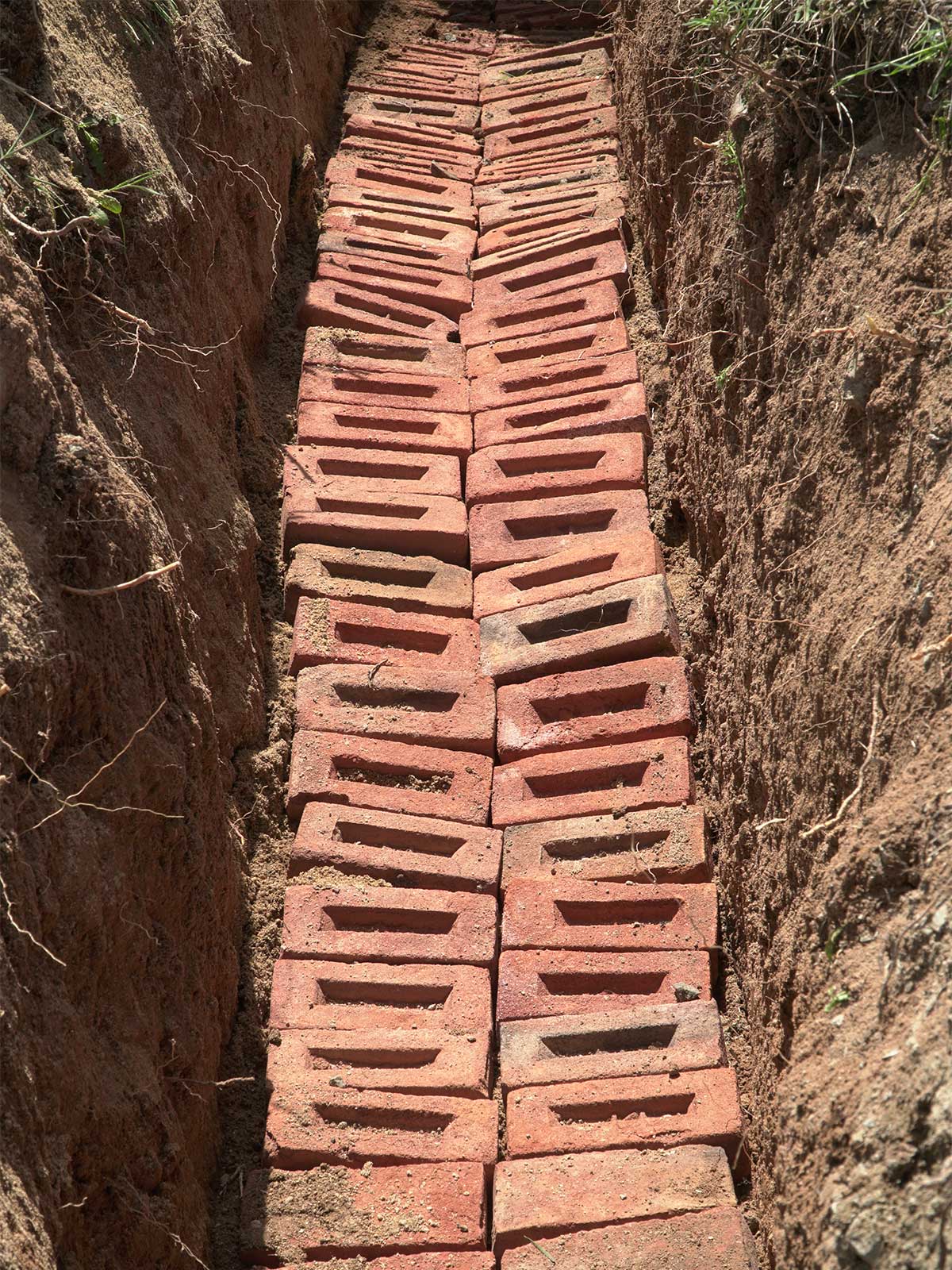

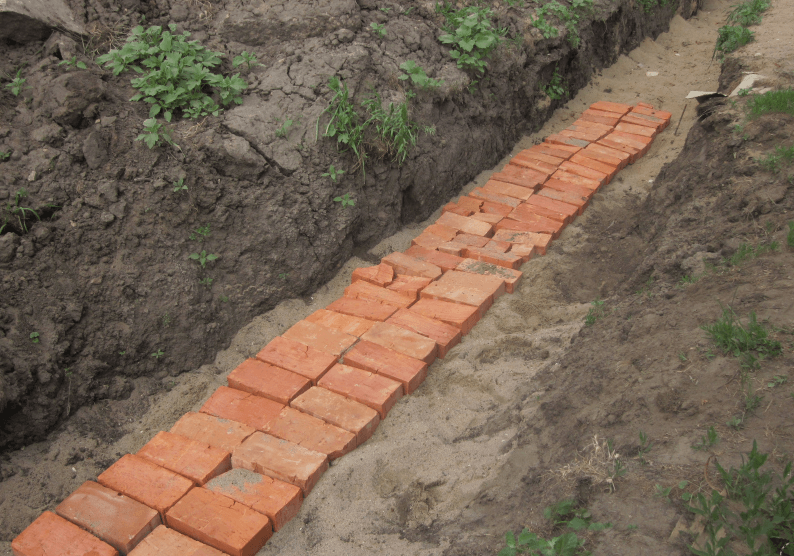

Kablonun üzerindeki kumun üzerine ve aynı kanala yan yana döşenen AG ve OG kabloları arasına tüm kablo boyunca dolu tuğla döşenmelidir.

AG ve OG kablolarının üst üste döşenmesinde ise OG kablosu altta, alçak gerilim kablosu da üstte kalacak şekilde döşenir, aralarına enine tuğla döşenir.

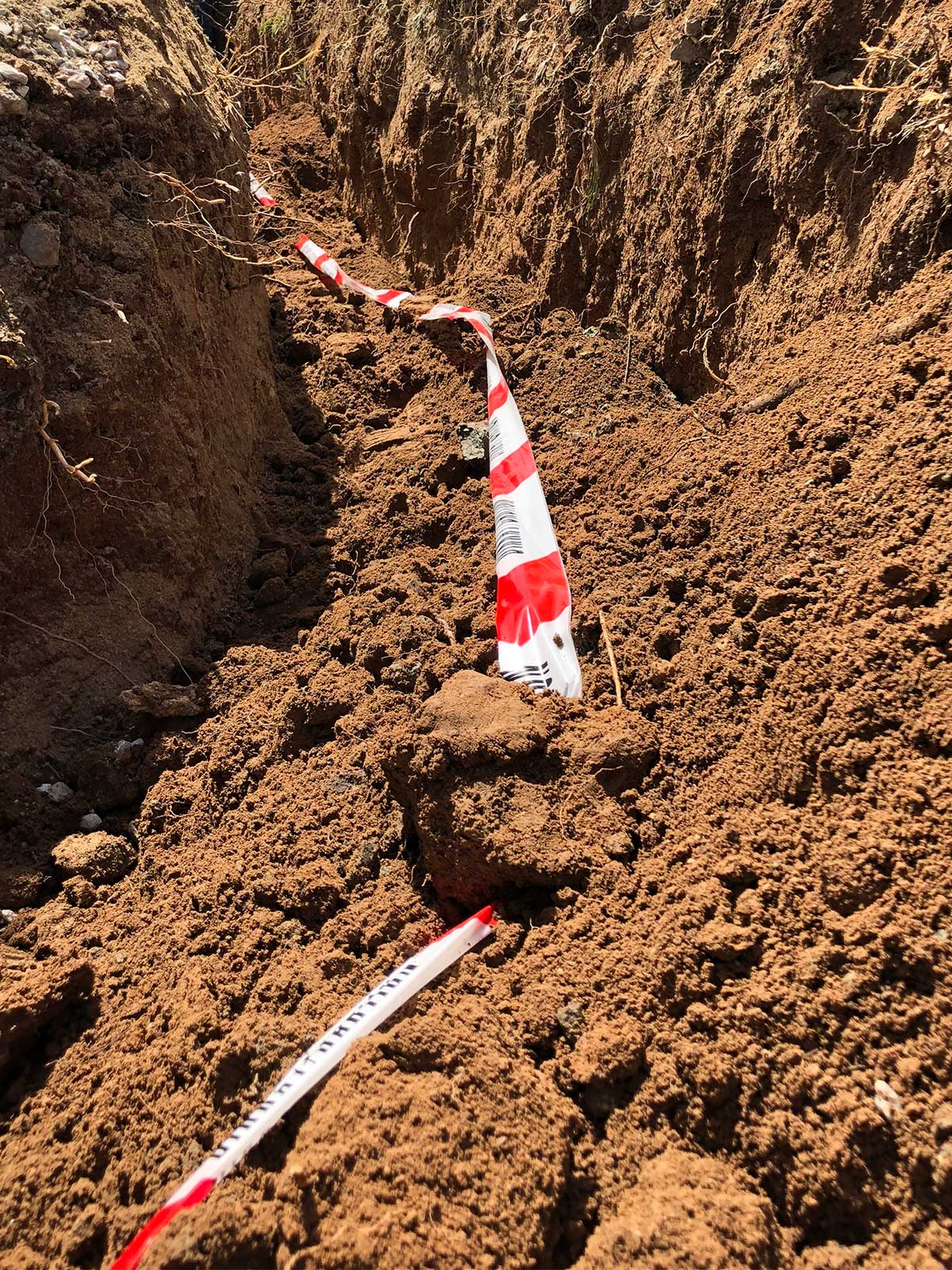

Kablo kanallarında tuğlaların üstüne mutlaka kablo olduğunu belirten uyarı şeridi konulmalıdır.
